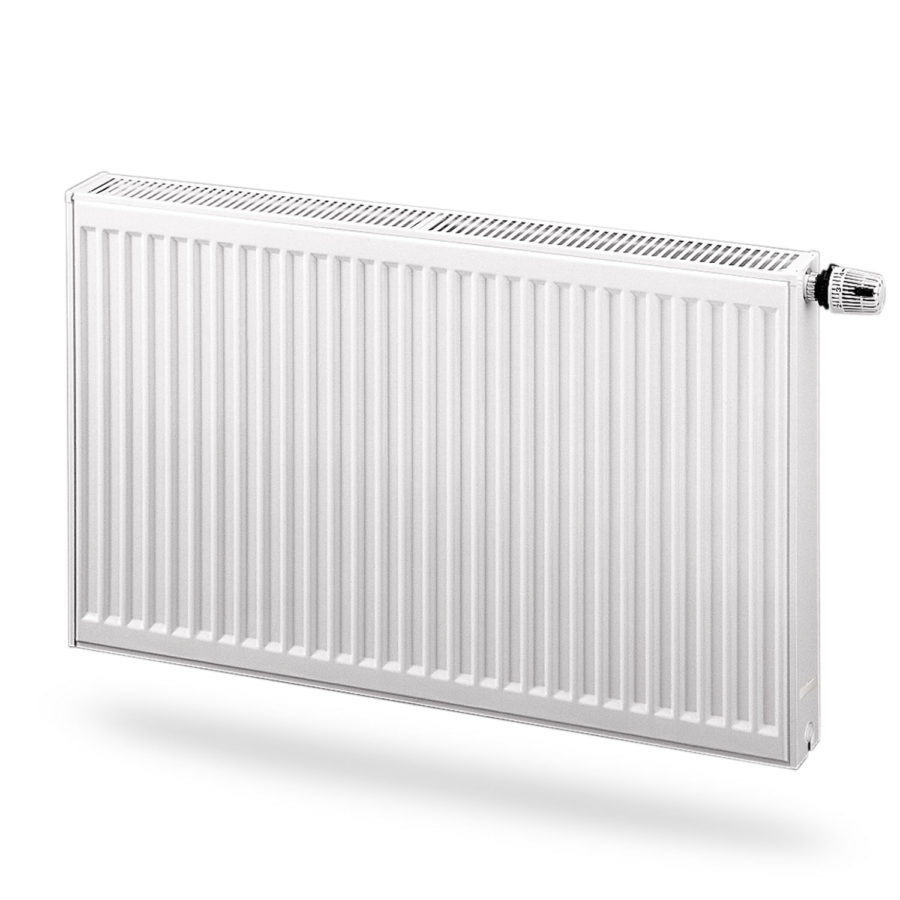

Ventil Compact 200 мм (Нижнее подключение)
Артикул: 222
Цена: Цена по запросу
Панельные радиаторы EVRA Ventil Compact с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Два нижних патрубка с наружной резьбой G3/4 и три боковых отверстия с внутренней резьбой G1/2. Радиатор снабжён вкладышем термостатического клапана с предварительной регулировкой.
Толщина листа панели радиаторов: Толщина стали в соответствии с EN-442
Шаг вертикальных водопроводных труб: 33 1/3 мм
Высота радиаторов: 200 мм
Длина радиаторов: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 мм
Рабочее давление: 10 бар
Испытательное давление: 13 бар (во время производства)
15 бар (после установки)
Максимальная температура: 110°C
Цвет: RAL 9016 белоснежный, другие – на заказ
Обработка поверхностей: KTL II – катофорез второго поколения
Гигиенический сертификат: 77.01.06.490.П.08971.04.3
Сертификат соответствия: POCC NL.MX03.H00695
Гарантия: 10 лет
  • Размер радиаторов

  • Тепловая мощность

    Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении
    ti = 20oC (высота и длина в мм.)

    Благодаря работе наших инженеров из международной группы  нам удалось повысить тепловую мощность радиаторов «ЕВРА». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.



    высота [hh] 200
    длина [mm] тип тип CV
    темп. воды 22 33
    400 105/75/20°C
    90/70/20 °C
    500 105/75/20°C
    90/70/20 °C
    600 105/75/20°C 532 751
    90/70/20 °C 436 616
    700 105/75/20°C 621 876
    90/70/20 °C 509 719
    800 105/75/20°C 710 1001
    90/70/20 °C 582 821
    900 105/75/20°C 798 1127
    90/70/20 °C 655 924
    1000 105/75/20°C 887 1252
    90/70/20 °C 727 1026
    1100 105/75/20°C 976 1377
    90/70/20 °C 800 1129
    1200 105/75/20°C 1064 1502
    90/70/20 °C 873 1232
    1400 105/75/20°C 1242 1753
    90/70/20 °C 1018 1437
    1600 105/75/20°C 1419 2003
    90/70/20 °C 1164 1642
    1800 105/75/20°C 1597 2253
    90/70/20 °C 1309 1848
    2000 105/75/20°C 1774 2504
    90/70/20 °C 1455 2053
    2200 105/75/20°C 1951 2754
    90/70/20 °C 1613 2262
    2400 105/75/20°C 2129 3005
    90/70/20 °C 1759 2467
    2600 105/75/20°C 2306 3255
    90/70/20 °C 1891 2669
    2800 105/75/20°C 2484 3506
    90/70/20 °C 2052 2878
    3000 105/75/20°C 2661 3755
    90/70/20 °C 2182 3079

    Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С

    [Вт/м] 75/65/20 ˚C 577  814 501 749 946 1325 663 948 1201 1672
    показатель n 1,2387  1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,3182 1,3255


    Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С

    [Вт/м] 75/65/20 ˚C 577 814 501 749 946 1325 663 948 663 948 1201 1672
    показатель n 1,2387  1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,2800 1,2940 1,3182 1,3255

  • Емкость и вес

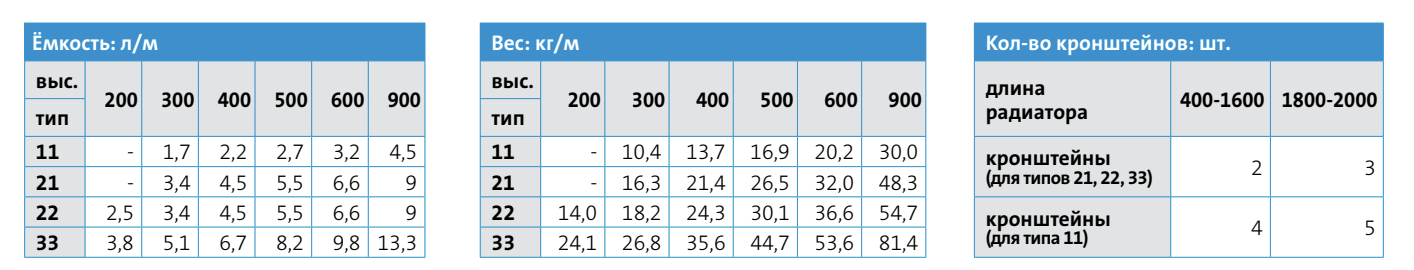

    Емкость и вес радиаторов Evra Compact:

  • Гидравлические характеристики

    Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.

    Для однопанельных радиаторов типаC11 и H10 падение давленияв радиаторе описывается формулой:

    Δp = 0,0160 * q2
    Kv = 2,5 m3/h

    Для многопанельных радиаторов типа C21s, C22 i C33 , а так же H20 и H30 падение давления в радиаторе описывается формулой:

    Δp= 0,0105 * q2
    Kv = 3,1 m3/h
    где:
    Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
    q — поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

    Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.

  • Способы подсоединения


    Боковое одностороннее подсоединение.
    Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.


    Седлообразное подсоединение.
    Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.


    Перекрёстное подсоединение
    Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

  • Крепления

    монтажные размеры: мм



    тип C11 C21s, C22, C33
    L L1 L2 L1 L2
    400-1600 117 — 133 —
    1800 117 917 133 900
    2000 117 1017 133 1000
    2300 117 1150 133 1150
    2600 117 1317 133 1300
    3000 117 1517 133 1500



    Необходимое количество стоек



    высота 300 – 600 мм высота 900 мм
    панельный радиатор длина мм количество стоек панельный радиатор длина мм количество стоек
    400 — 1800 2 400 — 1200 2
    2000 — 2300 3 1400 — 1800 3
    2600 — 3000 4 2000 — 3000 4



    *Комплект кронштейнов для радиаторов типа: C11, C21s, C22, C33
    *Стойка для панельных радиаторов типа: C21s, C22, C33

  • Корректировочный коэффициент
    температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
    температура воздуха tв в обогреваемом помещении [˚C]
    tп tо 5 8 12 16 18 20 22 24
    105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55
      95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58
      90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61
      85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64
      80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67
      75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71
    100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60
      90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63
      85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66
      80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70
      75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74
      70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79
    95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
      85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
      80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
      75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
      70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
    90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
      80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
      75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
      70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
      65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
    85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
      75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
      70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
      65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
      60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
    80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
      70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
      65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
      60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
      55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
    75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
      65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
      60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
      55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
      50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
    70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
      60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
      55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
      50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
    65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
      55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
      50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
    60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
      50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
      45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
    55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
      45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
      40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
    50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
      40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
      35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
    45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
      35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
    40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
      30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.

На радиаторы «EVRA» предоставляется десятилетняя гарантия.

Гарантия распространяется на радиаторы:

— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85

— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии

— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером

— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.

— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:

  •  общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
  •  содержание кислорода не более 0,02 мг/л;
  •  показатель рН в пределах 8,0-9,5;
  •  общая жёсткость не более 7,0 мг-экв/л.

Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.

Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар

Гарантия не будет распространяться на радиаторы:

— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.

Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.

Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.

Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.

Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.

Давление

Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).

Установка

Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
