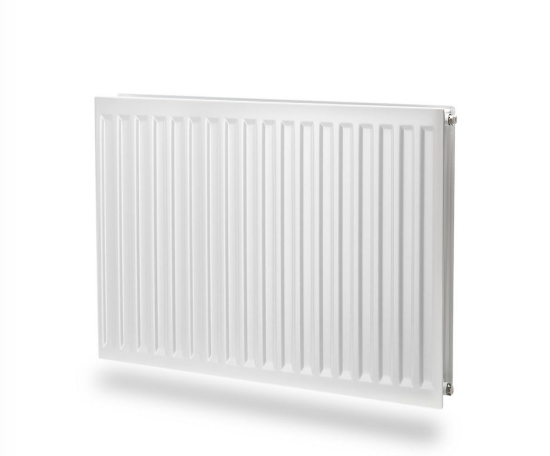

Evra Hygiene (Боковое подключение)
| Материал: | высококачественная низкоуглеродистая холоднокатная сталь FePO1 |
| Толщина листа панели радиаторов: | Толщина стали в соответствии с EN-442 |
| Шаг вертикальных водопроводных труб: | 33 1/3 мм |
| Высота радиаторов: | 300, 450, 500, 600, 900 мм |
| Длина радиаторов: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм |
| Рабочее давление: | 10 бар |
| Испытательное давление | 13 бар (во время производства) 15 бар (после установки) |
| Максимальная температура: | 110°C |
| Цвет: | RAL 9016 белоснежный, другие – на заказ |
| Обработка поверхностей: | KTL II – катофорез второго поколения, электростатическое напыление в соответствии с BS EN ISO 9002 сертификат FM32533, под контролем Бритиш Стандардз Инститъюшн. |
| Сертификат соответствия: | РОСС NL МХ03.Р00695 |
| Гигиенический сертификат: | 77.01.06.490.П.08971.04.3 |
| Гарантия: | 10 лет |
Evra Hygiene – высококачественные стальные панельные радиаторы. Evra Hygiene соответствуют действующим европейским и мировым стандартам, включая ISO 9001. Подходят как для жилых, так и для нежилых помещений. Предназначаются для однотрубных и двухтрубных отопительных систем. Радиаторы Purmo Hygiene производятся из холоднокатаной стали и проходят тщательную проверку на герметичность.
Устройства лишены дополнительных перфорированных металлических пластин. С одной стороны, дополнительные ребра увеличивают уровень теплоотдачи, но с другой стороны, между ребрами остаются очень небольшие расстояния. В результате, радиаторы сложно очистить от пыли и грязи. Если в помещении, где будут установлены данные устройства, находятся люди страдающие аллергией, то им будет не комфортно. Очистить радиатор с большим количеством ребер от пыли невозможно ни пылесосом, ни самой тонкой щеточкой.
Отопительные системы Evra Hygiene позволяют решить данную проблему. Они выпускаются без дополнительных ребер, чем облегчают процесс уборки. Удалить пыль с такого устройства не составит никакого труда. Отопительные устройства могут использоваться в поликлиниках, больницах и других учреждениях, где важно соблюдать стерильную чистоту.
Помимо удобства в использовании существует еще одно преимущество, присущее радиаторам Hygiene. Это большое количество лучистого тепла, низкий уровень конвективного теплообмена.
Отопительные устройства имеют несколько способов подключения. Наиболее популярный – боковой, который может быть осуществлен как с левой, так и с правой стороны. Стоит отметить тот факт, что радиаторы с нижним подключением тоже достаточно востребованы среди потенциальных покупателей. Зачастую возникают ситуации, когда возможность подключения батареи стандартным способом отсутствует. В таких случаях следует использовать промежуточное или седловидное соединение.
Как упоминалось выше, при изготовлении отопительных систем применяется качественная, надежная и долговечная холоднокатаная сталь. Толщина используемого листа составляет порядка 125 мм. Все металлические элементы радиатора подвергаются тщательной окраске способом катафореза. Такой подход свидетельствует о высоком уровне устойчивости к негативному воздействию коррозии. После тщательной обработки защитным составом поверхность покрывается эпоксидной краской. Как правило, используется краска белого цвета. Но по желанию заказчика цвет краски может быть изменен на другой.
Удобство в использовании, длительный срок службы, эстетическая привлекательность — основные преимущества данных отопительных устройств.
-

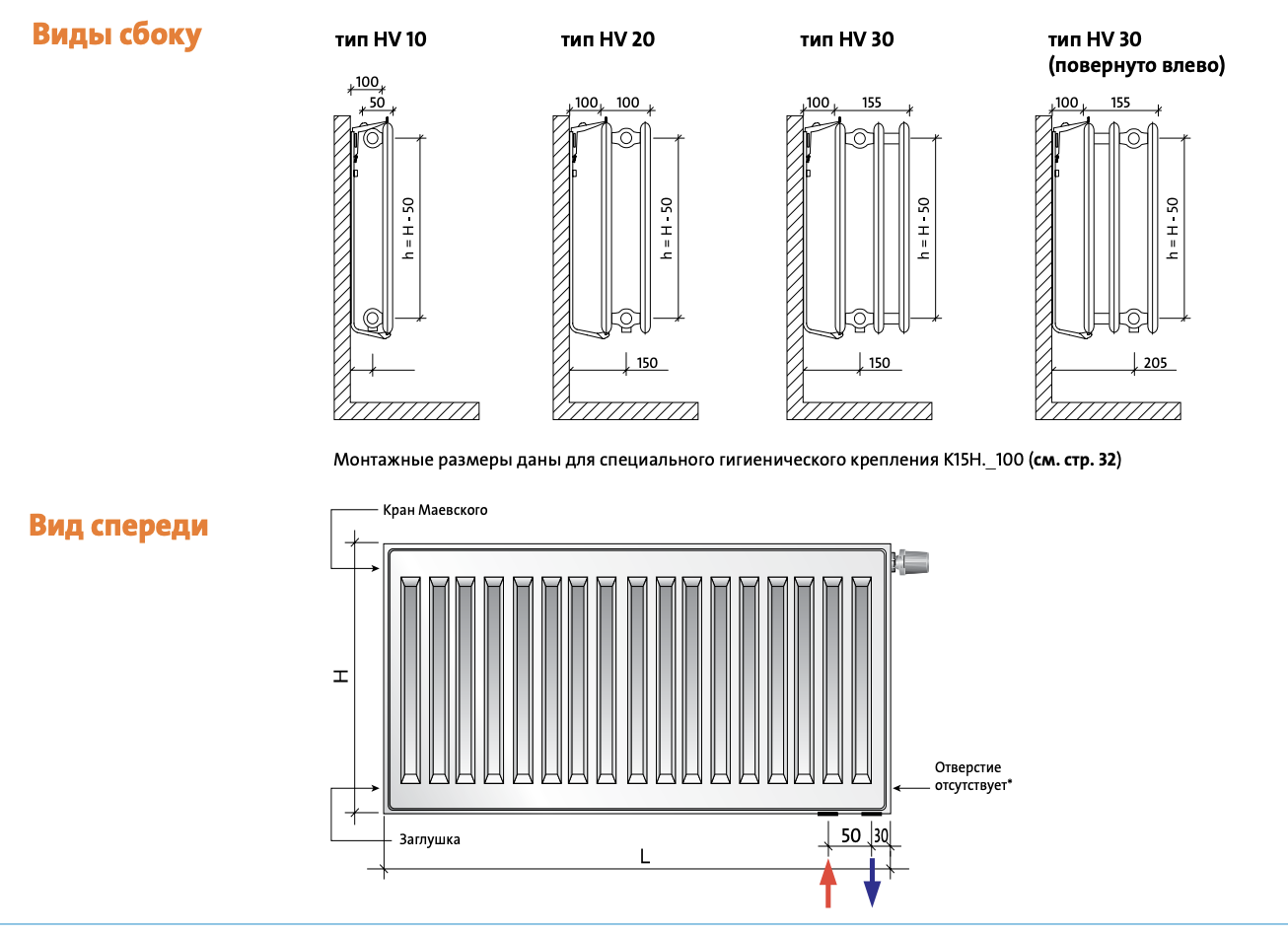

Размер радиаторов
-
Тепловая мощность
Тепловая мощность [Q] радиаторов PURMO HYGIENE при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.
Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/CV 22 600 1000 увеличилась на 3,76%.
высота 300 400 длина тип типы H и HV типы H и HV темп. воды 10 20 30 10 20 30 400 105/75/20°C 215 382 532 276 477 670 90/70/20°C 175 313 436 225 392 548 500 105/75/20°C 269 477 665 345 597 837 90/70/20°C 219 392 545 281 490 685 600 105/75/20°C 323 572 798 414 716 1004 90/70/20°C 262 470 653 337 587 822 700 105/75/20°C 377 668 931 483 835 1172 90/70/20°C 306 548 762 393 685 959 800 105/75/20°C 430 763 1064 552 954 1339 90/70/20°C 350 626 871 450 783 1096 900 105/75/20°C 484 859 1190 621 1074 1507 90/70/20°C 393 705 980 506 881 1233 1000 105/75/20°C 538 954 1330 690 1193 1674 90/70/20°C 437 783 1089 562 979 1370 1100 105/75/20°C 592 1049 1463 759 1312 1841 90/70/20°C 481 861 1198 618 1077 1507 1200 105/75/20°C 646 1145 1596 828 1432 2009 90/70/20°C 524 940 1307 674 1175 1644 1400 105/75/20°C 753 1336 1862 966 1670 2344 90/70/20°C 612 1096 1525 787 1371 1918 1600 105/75/20°C 861 1526 2128 1104 1909 2678 90/70/20°C 699 1253 1742 899 1566 2192 1800 105/75/20°C 968 1717 2394 1242 2147 3013 90/70/20°C 787 1409 1960 1012 1762 2466 2000 105/75/20°C 1076 1908 2660 1380 2386 3348 90/70/20°C 874 1566 2178 1124 1958 2740 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 342 620 860 442 775 1081 показатель n 1,3425 1,2815 1,2957 1,3255 1,2835 1,3004 высота 500 600 900 длина тип тип H и HV тип H и HV тип H и HV темп. воды 10 20 30 10 20 30 10 20 30 400 105/75/20°C 334 569 876 388 716 961 636 926 1279 90/70/20°C 273 467 716 318 586 785 521 757 1040 500 105/75/20°C 418 712 1095 486 895 1201 794 1157 1599 90/70/20°C 341 584 896 398 733 981 651 947 1300 600 105/75/20°C 501 854 1314 583 1073 1440 954 1388 1918 90/70/20°C 409 700 1075 478 880 1177 781 1136 1560 700 105/75/20°C 585 996 1533 680 1252 1681 1216 1620 2238 90/70/20°C 477 817 1254 557 1026 1373 911 1325 1820 800 105/75/20°C 668 1138 1752 777 1431 1921 1272 1851 2558 90/70/20°C 546 934 1433 637 1173 1570 1042 1514 2080 900 105/75/20°C 752 1281 1971 874 1609 2161 1430 2083 2877 90/70/20°C 614 1050 1612 716 1319 1766 1172 1704 2340 1000 105/75/20°C 835 1423 2190 971 1788 2401 1590 2314 3197 90/70/20°C 682 1167 1791 796 1466 1962 1302 1893 2600 1100 105/75/20°C 919 1565 2409 1068 1968 2642 1749 2545 3517 90/70/20°C 750 1284 1970 876 1613 2158 1432 2082 2860 1200 105/75/20°C 1002 1708 2628 1166 2146 2882 1907 2777 3836 90/70/20°C 818 1400 2149 955 1759 2354 1562 2272 3120 1400 105/75/20°C 1169 1992 3066 1359 2504 3362 2224 3240 4476 90/70/20°C 955 1634 2507 1114 2052 2747 1823 2650 3640 1600 105/75/20°C 1336 2277 3504 1554 2861 3842 2543 3702 5115 90/70/20°C 1091 1867 2866 1274 2346 3139 2083 3029 4160 1800 105/75/20°C 1503 2561 3942 1748 3220 4322 2861 4165 5755 90/70/20°C 1228 2101 3224 1433 2639 3532 2344 3407 4680 2000 105/75/20°C 1670 2846 4380 1942 3577 4803 3179 4628 6394 90/70/20°C 1364 2334 3582 1592 2932 3924 2604 3786 5200 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 538 923 1412 629 1159 1545 1027 1492 2035 показатель n 1,3086 1,2856 1,3051 1,2916 1,2876 1,3098 1,2988 1,3042 1,3418 -
Емкость и вес

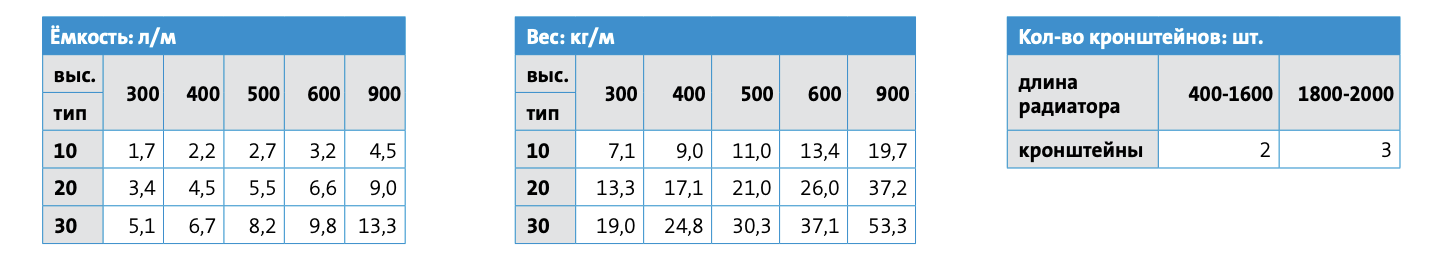

Ёмкость и вес радиаторов Evra HYGIENE:
Вес приведен в килограммах на один метр длины радиатора.
Водяная ёмкость приведена в дм3 на 1 метр длины радиатора. -
Гидравлические характеристики
Сопротивление течению воды через радиатор зависит от её массового расхода.
Для однопанельных радиаторов типа C11и H10 падение давления в радиаторе описывается уравнением:
Δp= 0,0160 * q2 Kv = 2,5 m3/h
Для многопанельных радиаторов типа C21s, C22и C33,а также H20 и H30 падение давления в радиаторе описывается уравнением:
Δp= 0,0105 * q2 Kv = 3,1 m3/h,
где:
Δp- сопротивление течению воды через радиатор, выраженное в паскалях [Пa]
q — массовый расход воды, проходящей через радиатор, выраженный в килограммах в час [кг/ч] -
Способы подсоединения
Боковое одностороннее подключение.
Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
Седловое подключение.
Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.
Перекрёстное подсоединение
Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
-
Корректировочный индекс
температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C температура воздуха tв в обогреваемом помещении [˚C] tп tо 5 8 12 16 18 20 22 24 105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55 95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58 90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61 85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64 80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67 75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71 100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60 90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63 85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66 80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70 75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74 70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79 95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66 85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70 80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73 75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78 70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83 90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73 80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77 75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82 70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87 65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93 85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81 75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86 70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92 65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99 60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07 80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91 70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97 65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05 60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13 55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24 75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04 65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12 60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21 55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47 70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19 60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30 55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58 65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40 55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71 60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87 45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13 55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07 45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37 40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78 50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67 40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15 35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92 45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66 35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58 40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы «EVRA» предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг-экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
