Размеры радиаторов (в миллиметрах) :
H — высота 300, 500, 600, 900
L — длинна 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**.
h — монтажное расстояние
** — кроме высота 900mm

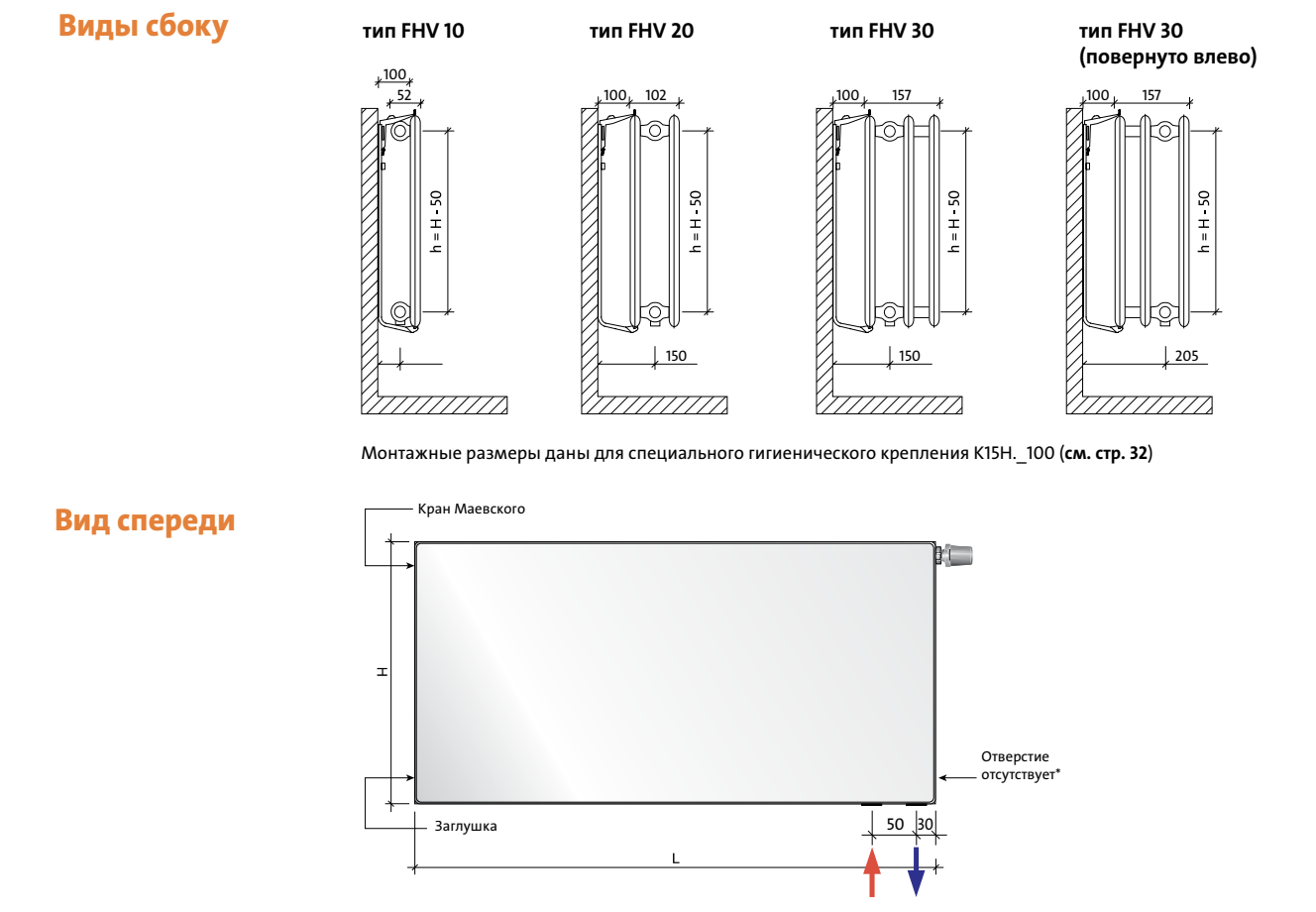

монтажные размеры: мм
Официальный дистрибьютор EVRA в России

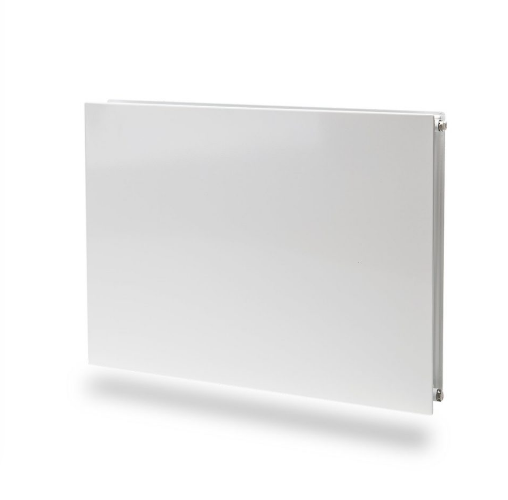

Plan Ventil Hygiene (Нижнее подключение)
| Материал: | высококачественная низкоуглеродистая холоднокатная сталь |
| Высота радиаторов: | 300, 500, 600, 900 мм |
| Длина радиаторов: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм |
| Рабочее давление: | 10 бар |
| Испытательное давление | 13 бар (во время производства) 15 бар (после установки) |
| Максимальная температура: | 110°C |
| Цвет: | RAL 9016 белоснежный, другие – на заказ |
| Сертификат соответствия: | |
| Гигиенический сертификат: | |
| Гарантия: | 10 лет |
Толщина стали в соответствии с EN-442
-
Размер радиаторов
-
Тепловая мощность
Тепловая мощность [Q] радиаторов PURMO HYGIENE при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
высота 300 400 500 600 900 длинна тип тип FH и FHV тип FH и FHV тип FH и FHV тип FH и FHV тип FH и FHV 10 20 30 10 20 30 10 20 30 10 20 30 10 20 30 400 105/75/20°C 206 367 511 265 458 643 90/70/20°C 168 300 419 216 376 526 500 105/75/20°C 258 458 638 331 573 804 90/70/20°C 210 376 523 270 470 658 600 105/75/20°C 310 549 766 397 687 964 90/70/20°C 252 451 627 324 564 789 700 105/75/20°C 362 641 894 464 802 1125 90/70/20°C 294 526 732 377 658 921 800 105/75/20°C 413 732 1021 530 916 1285 90/70/20°C 336 601 832 432 752 1052 900 105/75/20°C 465 825 1142 596 1031 1447 90/70/20°C 377 677 941 486 846 1184 1000 105/75/20°C 516 916 1277 662 1145 1607 90/70/20°C 420 752 1045 540 940 1315 1100 105/75/20°C 568 1007 1404 729 1260 1767 90/70/20°C 462 827 1150 593 1034 1447 1200 105/75/20°C 620 1099 1532 795 1375 1929 90/70/20°C 503 902 1255 647 1128 1578 1400 105/75/20°C 723 1283 1788 927 1603 2250 90/70/20°C 588 1052 1464 756 1316 1841 1600 105/75/20°C 827 1465 2043 1060 1833 2571 90/70/20°C 671 1203 1672 863 1503 2104 1800 105/75/20°C 929 1648 2298 1192 2061 2892 90/70/20°C 2000 105/75/20°C 90/70/20°C Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 328 595 826 424 744 1038 показатель n 1,3425 1,2815 1,2957 1,3255 1,2835 1,3004 высота 500 600 900 длина тип тип FH и FHV тип FH и FHV тип FH и FHV 10 20 30 10 20 30 10 20 30 400 105/75/20°C 321 546 841 372 687 923 611 889 1228 90/70/20°C 262 448 687 305 563 754 500 727 998 500 105/75/20°C 401 684 1051 467 859 1153 762 1111 1535 90/70/20°C 327 561 860 382 704 942 625 909 1248 600 105/75/20°C 481 820 1261 560 1030 1382 916 1332 1841 90/70/20°C 393 672 1032 459 845 1130 750 1091 1498 700 105/75/20°C 562 956 1472 653 1202 1614 1167 1555 2148 90/70/20°C 458 784 1204 535 985 1318 875 1272 1747 800 105/75/20°C 641 1092 1682 746 1374 1844 1221 1777 2456 90/70/20°C 524 897 1376 612 1126 1507 1000 1453 1997 900 105/75/20°C 722 1230 1892 839 1545 2075 1373 2000 2762 90/70/20°C 589 1008 1548 687 1266 1695 1125 1636 2246 1000 105/75/20°C 802 1366 2102 932 1716 2305 1526 2221 3069 90/70/20°C 655 1120 1719 764 1407 1884 1250 1817 2496 1100 105/75/20°C 882 1502 2313 1025 1889 2536 1679 2443 3376 90/70/20°C 720 1233 1891 841 1548 2072 1375 1999 2746 1200 105/75/20°C 962 1640 2523 1119 2060 2767 1831 2666 3683 90/70/20°C 785 1344 2063 917 1689 2260 1500 2181 2995 1400 105/75/20°C 1122 1912 2943 1305 2404 3228 2135 3110 4297 90/70/20°C 917 1569 2407 1069 1970 2637 1750 2544 3494 1600 105/75/20°C 1283 2186 3364 1492 2747 3688 2441 3554 4910 90/70/20°C 1047 1792 2751 1223 2252 3013 2000 2908 3994 1800 105/75/20°C 1443 2459 3784 1678 3091 4149 2747 3998 5525 90/70/20°C 1179 2017 3095 1376 2533 3391 2250 3271 4493 2000 105/75/20°C 1603 2732 4205 1864 3434 4611 3052 4443 6138 90/70/20°C 1309 2241 3439 1528 2815 3767 2500 3635 4992 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 516 886 1356 604 1113 1483 986 1432 1954 показатель n 1,3086 1,2856 1,3051 1,2916 1,2876 1,3098 1,2988 1,3042 1,3418 -
Емкость и вес

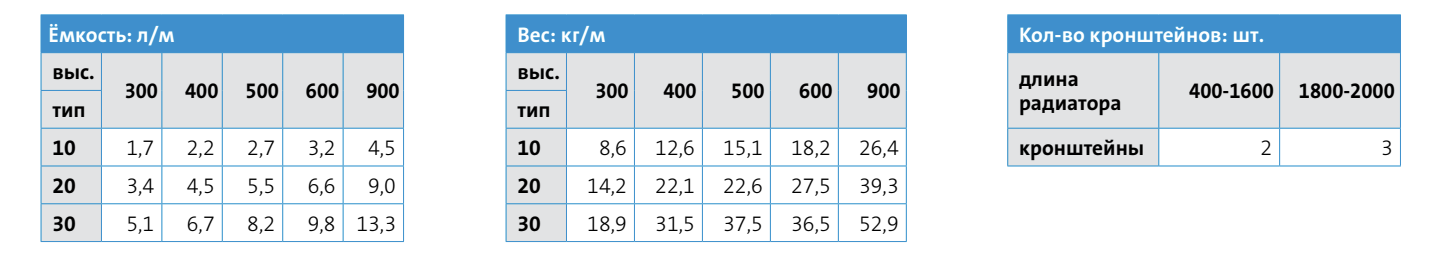

Емкость и вес радиаторов PURMO Plan Ventil Hygiene:
Вес приведен в килограммах на один метр длины радиатора.
Водяная ёмкость приведена в дм3 на 1 метр длины радиатора. -
Гидравлические характеристики
Радиаторы типа FHV снабжены вмонтированным термостатическим клапаном, и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
-
перерасчетная потеря — C = 1,163
Расчеты:
- поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3. -
Способы подсоединения
нижнее подсоединение
промежуточное диагональное подсоединение
промежуточное боковое подсоединение
-
Крепления
Новые подвесы для гигиенических радиаторов
Помещения на объектах службы здравоохранения должны отвечать соответствующим требованиям. Они касаются, в частности, систем, в том числе также радиаторов, центрального отопления. Требования, которым должны отвечать с санитарной точки зрения помещения в учреждениях медицинского обслуживания, содержатся в Распоряжении министра здравоохранения и социального обеспечения от 22 июня 2005 г., которое заменило Распоряжение от 21 сентября 1992 г. («Законодательный дневник» № 74 за 1992 г., поз. 366). Новое Распоряжение («Зак. дн.» № 116, поз. 985 за 2005 г.) вступило в силу 1 июля 2005 г. Одним из требований, перечисленных в распоряжении, является положение о рекомендуемых расстояниях радиатора от строительных перегородок. Радиаторы должны крепиться к стене не ниже 0,10 м от пола и не ближе 0,10 м от лицевой поверхности отделанной стены. В учреждениях медицинского обслуживания перед вступлением в силу настоящего распоряжения допускается, за исключением помещений с повышенной асептикой, установка радиаторов не ближе 0,06 м от лицевой поверхности отделанной стены. Радиаторы должны быть гладкими, позволяющими мыть их и содержать в чистоте. Не допускается потолочное отопление и установка радиаторов из труб с рёбрами, за исключением технических помещений.Идя навстречу всё более высоким требованиям клиентов, наша фирма с весны 2005 г. решила внедрить новые типы подвесов для установки радиаторов на стене вместо применявшихся до сих пор подвесов типа Senior 304 и Senior 338.
Новые подвесы – это уже известные ранее рельсовые консоли типа Monclac, но с соответствующим образом увеличенным выносом – соответственно 66 мм и 100 мм – без возможности регулировки. Ввиду разнообразия типов, высоты и длины радиаторов P и PV, для надлежащего подбора соответствующего количества подвесов служат вспомогательные таблицы, помещённые ниже.Необходимо помнить, что только применение соответствующих подвесов в рекомендуемом количестве обеспечит прочное и надёжное крепление радиаторов.
Требуемое количество больничных кронштейнов Monclac MCK 108 для гигиенических радиаторов PURMO различных типов и высот
Кронштейны с плечом 108 мм – макс. вертикальная нагрузка на 1 кронштейн составляет 125 кг
ВНИМАНИЕ: Крепления к гигиеническим радиаторам необходимо заказывать отдельно.
Крепления упакованы в комплекты по 2 шт. В таблице показано количество единичных креплений, а не комплектов!!! -
Корректировочный коэффициент
температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C температура воздуха tв в обогреваемом помещении [˚C] tп tо 5 8 12 16 18 20 22 24 105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55 95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58 90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61 85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64 80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67 75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71 100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60 90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63 85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66 80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70 75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74 70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79 95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66 85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70 80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73 75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78 70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83 90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73 80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77 75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82 70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87 65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93 85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81 75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86 70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92 65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99 60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07 80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91 70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97 65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05 60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13 55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24 75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04 65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12 60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21 55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47 70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19 60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30 55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58 65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40 55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71 60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87 45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13 55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07 45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37 40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78 50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67 40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15 35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92 45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66 35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58 40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы «EVRA» предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг-экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
