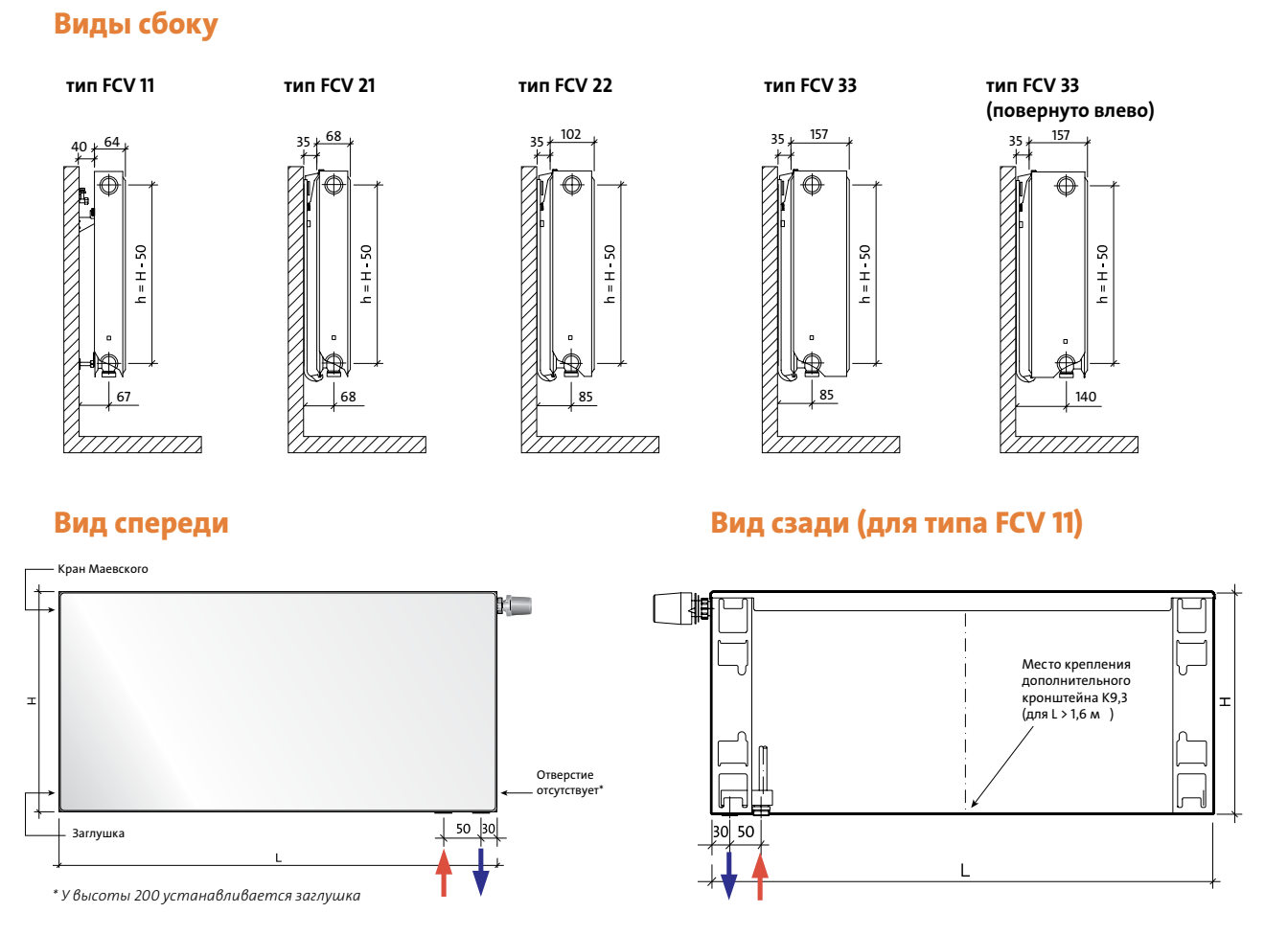

Размеры радиаторов (в миллиметрах), где :
H — высота (300, 500, 600, 900)
L — длина (500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000)
Официальный дистрибьютор EVRA в России

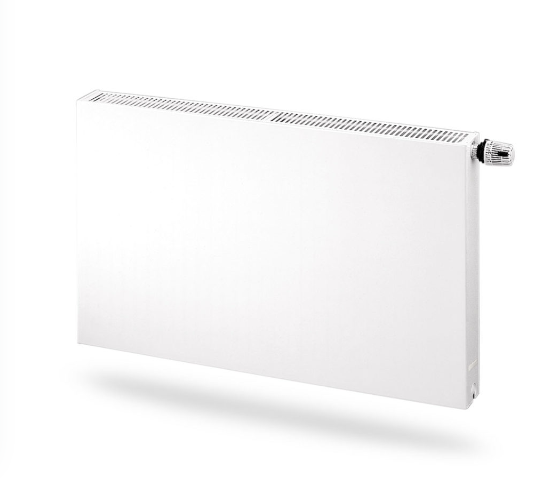

Plan Ventil Compact (Нижнее подключение)
|
Материал: |
высококачественная низкоуглеродистая холоднокатная сталь |
|
Рабочее давление: |
10 бар |
|
Максимальная температура: |
110°C |
|
Обработка поверхностей: |
KTL II — катофорез второго поколения |
|
Окончательная окраска: |
электростатическое напыление |
|
Гигиенический сертификат: |
HK/B/1503/01/2005, HK/B/0050/01/2006 |
|
Гарантия: |
10 лет |
Толщина стали в соответствии с EN-442
Evra Plan Ventil Compact — это качественные отопительные приборы от известного финского производителя. Evra Plan Ventil Compact отличаются плоской передней панелью, которая оснащена конвекционными элементами.
ОСОБЕННОСТИ УСТРОЙСТВ.
Верхняя поверхность прибора надежно закрывается планкой вида «гриль». Модель оснащена встроенным вкладышем термостатического крана. Защитные элементы также закрывают боковые поверхности. Благодаря вмонтированному присоединительному комплекту пользователи могут подключить радиатор не только с боку, но и снизу. Таким образом, удастся выполнить наиболее удобное, очень аккуратное подключение отопительного прибора. Два нижних отверстия для подключения устройства расположены на уровне пола. Что касается остальных присоединительных отверстий, они находятся в каждом углу радиатора.
Все ниши для крепления радиаторов Evra Plan Ventil Compact имеют два нижних патрубка с наружной резьбой G3/4 и три боковых отверстия с внутренней резьбой G1/2. Радиатор снабжён вкладышем термостатического клапана с предварительной регулировкой.
. Стоит отметить, что питательная труба устройства всегда должна подсоединяться дальше от грани радиатора, обратная — ближе. Устройства данной модели отличает простой и одновременно с тем элегантный дизайн.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ.
Для производства отопительного прибора данной модели используется низкоуглеродистая качественная холоднокатаная сталь. Рабочее давление Evra Plan Ventil Compact составляет 10 бар, максимальная температура — 110 градусов. Толщина стали соответствует EN-442.
СООТВЕТСТВИЕ СТАНДАРТАМ КАЧЕСТВА.
Производитель уделяет особенное внимание качеству выпускаемой продукции. Проверка отопительных приборов на наличие брака — немаловажный этап производства. Перед тем, как отправить партию товара покупателю, специалисты осуществляют тщательную проверку с целью определения малейших изъянов. Если бракованная модель будет обнаружена, единица автоматически списывается. Соответственно, вероятность приобретения некачественного радиатора Evra чрезвычайно мала. Производитель предоставляет 10-летнюю гарантию на выпускаемую продукцию, что лишний раз подтверждает ее качество.
Монтаж данной модели радиатора необходимо выполнять, не удаляя индивидуальную заводскую упаковку. Она должна оставаться на приборе, даже если система отопления будет отключена на время проведения работ. Удаление упаковки рекомендуется проводить после окончания всех монтажных и ремонтных работ, проводимых в помещении. Рабочее давление в системе не должно превышать 10 бар. Максимально допустимое давление составляет 12 бар.
-
Размер радиаторов
-
Тепловая мощность
Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
высота 200 300 400 длина тип тип FCV типы FC и FCV типы FC и FCV темп. воды 22 33 11 21 22 33 11 21 22 33 400 105/75/20°C 296 443 564 792 392 563 719 1002 90/70/20°C 243 363 461 647 322 461 587 817 500 105/75/20°C 371 553 706 990 489 703 899 1254 90/70/20°C 303 454 576 808 402 576 733 1021 600 105/75/20°C 511 721 444 664 847 1188 587 844 1078 1504 90/70/20°C 419 591 364 545 691 970 482 691 880 1226 700 105/75/20°C 596 841 517 775 987 1386 686 984 1258 1755 90/70/20°C 489 690 424 636 806 1132 563 806 1027 1430 800 105/75/20°C 682 961 592 885 1128 1584 784 1125 1438 2005 90/70/20°C 559 788 486 727 922 1293 643 922 1173 1634 900 105/75/20°C 766 1082 665 996 1269 1782 882 1265 1618 2256 90/70/20°C 629 887 546 817 1037 1455 723 1037 1320 1838 1000 105/75/20°C 852 1202 739 1107 1410 1980 979 1406 1797 2507 90/70/20°C 698 985 607 908 1152 1617 804 1152 1467 2043 1100 105/75/20°C 937 1322 796 1212 1551 2178 1065 1547 1977 2757 90/70/20°C 768 1084 667 999 1267 1778 884 1267 1614 2247 1200 105/75/20°C 1021 1442 887 1328 1692 2376 1176 1688 2156 3008 90/70/20°C 838 1183 728 1090 1382 1940 964 1382 1761 2452 1400 105/75/20°C 1192 1683 1036 1549 1975 2772 1372 1969 2516 3510 90/70/20°C 977 1380 850 1271 1613 2264 1125 1613 2053 2860 1600 105/75/20°C 1362 1923 1183 1770 2257 3168 1568 2250 2875 4011 90/70/20°C 1117 1576 971 1453 1843 2586 1285 1843 2347 3269 1800 105/75/20°C 1533 2163 1332 1992 2539 3564 1764 2532 3235 4512 90/70/20°C 1257 1774 1092 1635 2074 2910 1447 2074 2640 3677 2000 105/75/20°C 1703 2404 1479 2213 2820 3960 1959 2813 3594 5013 90/70/20°C 1397 1971 1213 1816 2304 3233 1607 2304 2934 4086 2200 105/75/20°C 1873 2644 90/70/20°C 1548 2172 2400 105/75/20°C 2044 2885 90/70/20°C 1689 2368 2600 105/75/20°C 2214 3125 90/70/20°C 1815 2562 2800 105/75/20°C 2385 3366 90/70/20°C 1970 2763 3000 105/75/20°C 2555 3605 90/70/20°C 2095 2956 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 554 781 481 719 908 1272 636 910 1153 1605 показатель n 1,2387 1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,3182 1,3255 высота 500 600 900 длина тип типы FC и FCV типы FC и FCV типы FC и FCV темп. воды 11 21 22 33 11 21 22 33 11 21 22 33 400 105/75/20°C 512 679 868 1206 549 790 1012 1401 750 1013 1362 1901 90/70/20°C 425 555 708 981 451 644 824 1138 614 824 1106 1542 500 105/75/20°C 648 848 1085 1507 686 987 1265 1751 938 1265 1703 2376 90/70/20°C 532 693 884 1226 564 805 1030 1423 769 1029 1382 1928 600 105/75/20°C 778 1018 1302 1809 826 1185 1518 2101 1125 1519 2044 2851 90/70/20°C 638 831 1061 1471 676 967 1236 1707 923 1235 1658 2313 700 105/75/20°C 907 1187 1519 2109 964 1382 1771 2452 1312 1771 2384 3327 90/70/20°C 745 971 1237 1716 789 1128 1442 1991 1076 1441 1934 2699 800 105/75/20°C 1038 1356 1736 2411 1102 1579 2024 2801 1500 2025 2724 3803 90/70/20°C 851 1109 1415 1961 901 1288 1647 2275 1230 1646 2211 3084 900 105/75/20°C 1167 1526 1953 2712 1238 1777 2277 3152 1688 2278 3065 4278 90/70/20°C 957 1248 1592 2207 1015 1450 1854 2560 1383 1853 2487 3469 1000 105/75/20°C 1296 1695 2170 3013 1373 1975 2530 3502 1875 2531 3406 4753 90/70/20°C 1064 1386 1768 2452 1127 1611 2059 2844 1537 2058 2764 3854 1100 105/75/20°C 1395 1865 2387 3315 1478 2172 2783 3852 2019 2775 3914 5350 90/70/20°C 1170 1524 1945 2697 1239 1772 2266 3129 1691 2264 3040 4240 1200 105/75/20°C 1556 2035 2604 3616 1651 2369 3036 4203 2250 3037 4087 5703 90/70/20°C 1277 1664 2122 2942 1353 1933 2471 3414 1844 2470 3317 4625 1400 105/75/20°C 1816 2374 3037 4219 1925 2764 3541 4903 2626 3543 4768 6654 90/70/20°C 1489 1941 2476 3433 1578 2255 2883 3982 2151 2882 3870 5396 1600 105/75/20°C 2085 2713 3471 4822 2198 3158 4047 5604 3000 4049 5449 7604 90/70/20°C 1702 2218 2829 3923 1803 2578 3295 4551 2460 3293 4422 6167 1800 105/75/20°C 2335 3052 3905 5425 2458 3554 4553 6303 3375 4556 6131 8555 90/70/20°C 1914 2495 3183 4413 2028 2899 3707 5120 2767 3705 4975 6938 2000 105/75/20°C 2592 3392 4340 6027 2746 3948 5059 7004 3750 5139 6812 9506 90/70/20°C 2127 2772 3537 4904 2254 3222 4118 5689 3074 4116 5528 7709 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °C (номинальный тепловой поток) и 90/70/20 °C.
[Вт/м] 75/65/20 ˚C 843 1092 1388 1922 893 1266 1614 2224 1214 1613 2158 3008 показатель n 1,2800 1,3076 1,3270 1,3371 1,2800 1,3213 1,3358 1,3486 1,2900 1,3390 1,3561 1,3600 -

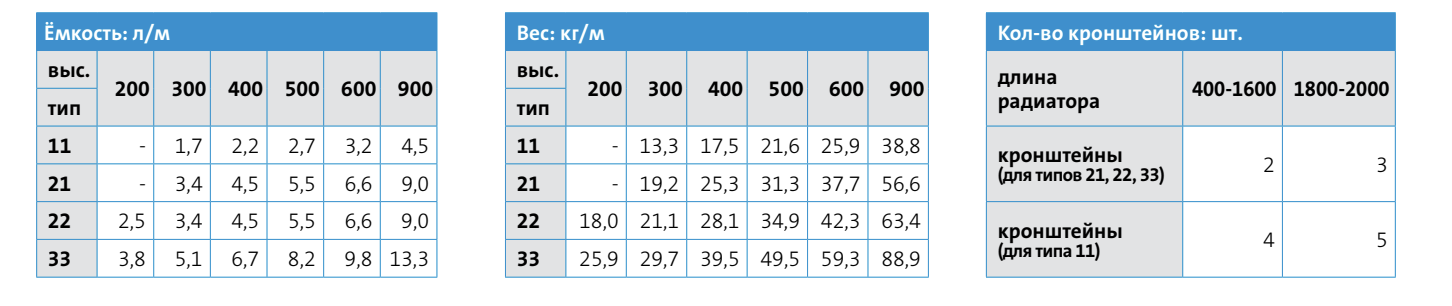

Емкость и вес
Емкость и вес радиаторов EVRA Plan Ventil Compact:
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора -
Гидравлические характеристики
Радиаторы типа Purmo Plan снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
-
перерасчетная потеря — C = 1,163
Расчеты:
- поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3. -
Способы подсоединения
нижнее подсоединение
промежуточное боковое подсоединение
промежуточное диагональное подсоединение -
Крепления
монтажные размеры: мм
тип CV11 L L1 L2 400-1600 117 — 1800 117 917 2000 117 1017 2300 117 1150 2600 117 1317 3000 117 1517 Необходимое количество стоек
высота 300 – 600 мм высота 900 мм панельный радиатор длина мм количество стоек панельный радиатор длина мм количество стоек 400 — 1800 2 400 — 1200 2 2000 — 2300 3 1400 — 1800 3 2600 — 3000 4 2000 — 3000 4 набор кронштейнов для панельных радиаторов с монтажными пластинами высотой 300-900 мм типа: FCV11
набор рельсовых кронштейнов Monclac MCK для панельных радиаторов без монтажных пластин высотой 300-900 мм типа: FCV21s, FCV22, FCV33
стойка для панельных радиаторов типа 11, 21s, 22, 33 высотой 300 – 900 мм: FCV21s, FCV22, FCV33 -
Корректировочный коэффициент
температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C температура воздуха tв в обогреваемом помещении [˚C] tп tо 5 8 12 16 18 20 22 24 105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55 95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58 90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61 85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64 80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67 75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71 100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60 90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63 85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66 80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70 75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74 70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79 95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66 85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70 80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73 75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78 70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83 90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73 80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77 75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82 70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87 65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93 85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81 75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86 70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92 65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99 60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07 80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91 70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97 65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05 60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13 55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24 75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04 65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12 60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21 55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47 70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19 60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30 55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58 65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40 55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71 60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87 45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13 55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07 45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37 40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78 50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67 40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15 35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92 45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66 35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58 40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы «EVRA» предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг-экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
