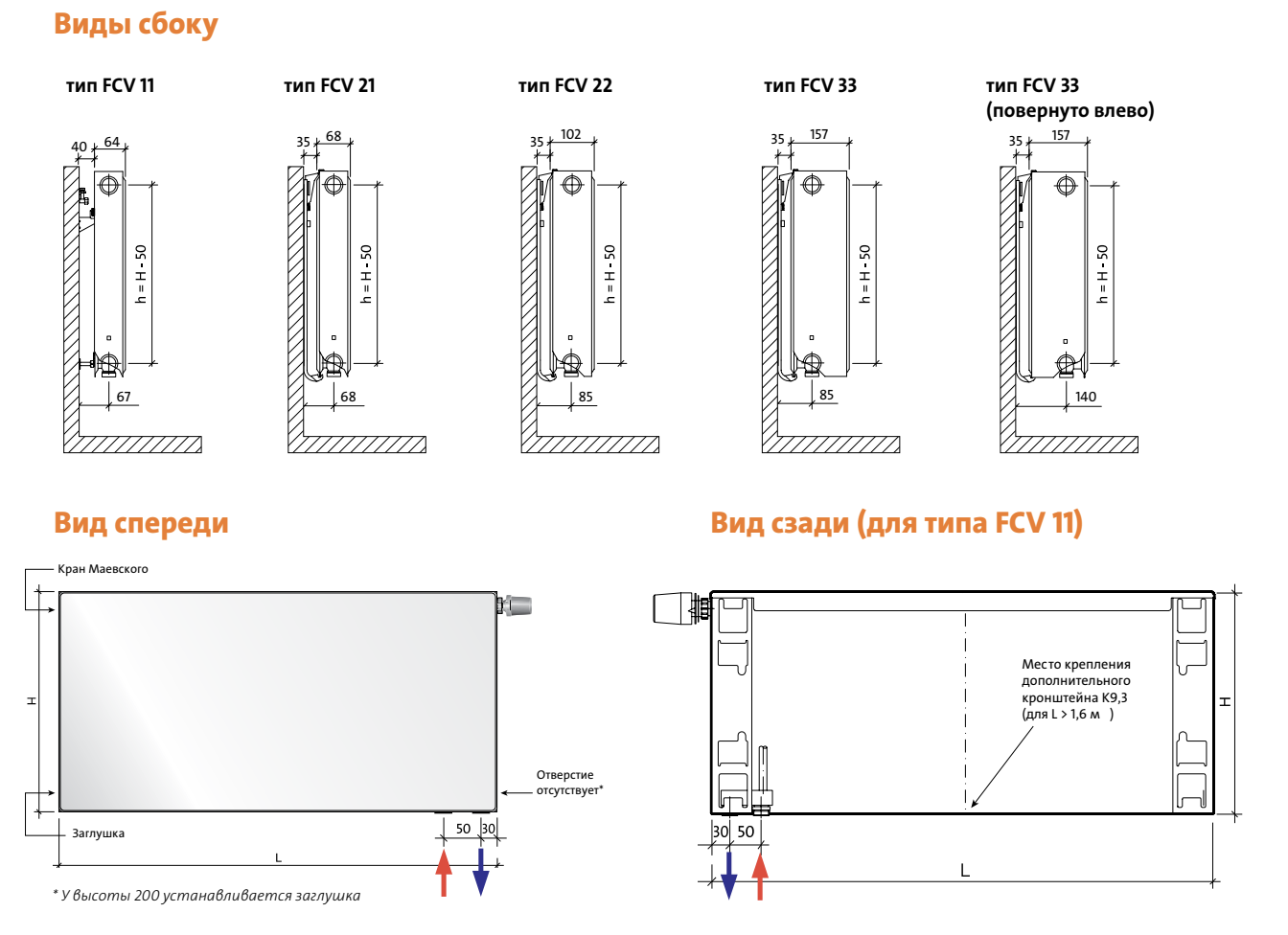

Размеры радиаторов (в миллиметрах), где :
H — высота (300, 500, 600, 900)
L — длина (500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000)
Официальный дистрибьютор EVRA в России

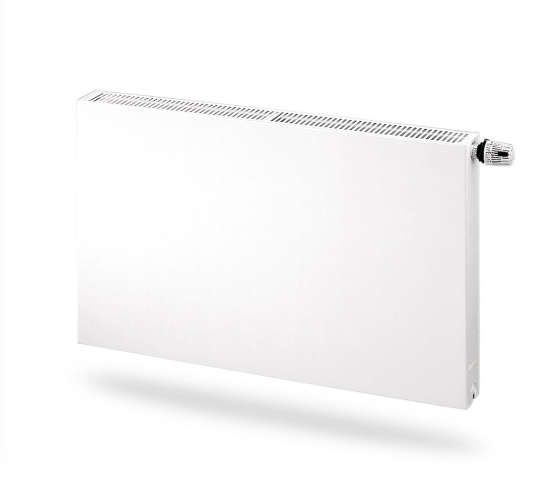

Plan Ventil Compact 200 мм (Нижнее подключение)
|
Материал: |
высококачественная низкоуглеродистая холоднокатная сталь |
|
Рабочее давление: |
10 бар |
|
Максимальная температура: |
110°C |
|
Обработка поверхностей: |
KTL II — катофорез второго поколения |
|
Окончательная окраска: |
электростатическое напыление |
|
Гигиенический сертификат: |
HK/B/1503/01/2005, HK/B/0050/01/2006 |
|
Гарантия: |
10 лет |
Толщина стали в соответствии с EN-442
Evra Plan Ventil Compact — это качественные отопительные приборы от известного финского производителя. Evra Plan Ventil Compact отличаются плоской передней панелью, которая оснащена конвекционными элементами.
ОСОБЕННОСТИ УСТРОЙСТВ.
Верхняя поверхность прибора надежно закрывается планкой вида «гриль». Модель оснащена встроенным вкладышем термостатического крана. Защитные элементы также закрывают боковые поверхности. Благодаря вмонтированному присоединительному комплекту пользователи могут подключить радиатор не только с боку, но и снизу. Таким образом, удастся выполнить наиболее удобное, очень аккуратное подключение отопительного прибора. Два нижних отверстия для подключения устройства расположены на уровне пола. Что касается остальных присоединительных отверстий, они находятся в каждом углу радиатора.
Все ниши для крепления радиаторов Evra Plan Ventil Compact имеют два нижних патрубка с наружной резьбой G3/4 и три боковых отверстия с внутренней резьбой G1/2. Радиатор снабжён вкладышем термостатического клапана с предварительной регулировкой.
. Стоит отметить, что питательная труба устройства всегда должна подсоединяться дальше от грани радиатора, обратная — ближе. Устройства данной модели отличает простой и одновременно с тем элегантный дизайн.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ.
Для производства отопительного прибора данной модели используется низкоуглеродистая качественная холоднокатаная сталь. Рабочее давление Evra Plan Ventil Compact составляет 10 бар, максимальная температура — 110 градусов. Толщина стали соответствует EN-442.
СООТВЕТСТВИЕ СТАНДАРТАМ КАЧЕСТВА.
Производитель уделяет особенное внимание качеству выпускаемой продукции. Проверка отопительных приборов на наличие брака — немаловажный этап производства. Перед тем, как отправить партию товара покупателю, специалисты осуществляют тщательную проверку с целью определения малейших изъянов. Если бракованная модель будет обнаружена, единица автоматически списывается. Соответственно, вероятность приобретения некачественного радиатора Evra чрезвычайно мала. Производитель предоставляет 10-летнюю гарантию на выпускаемую продукцию, что лишний раз подтверждает ее качество.
Монтаж данной модели радиатора необходимо выполнять, не удаляя индивидуальную заводскую упаковку. Она должна оставаться на приборе, даже если система отопления будет отключена на время проведения работ. Удаление упаковки рекомендуется проводить после окончания всех монтажных и ремонтных работ, проводимых в помещении. Рабочее давление в системе не должно превышать 10 бар. Максимально допустимое давление составляет 12 бар.
-
Размер радиаторов
-
Тепловая мощность
Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)
высота 200 длина тип тип FCV темп. воды 22 33 400 105/75/20°C 90/70/20°C 500 105/75/20°C 90/70/20°C 600 105/75/20°C 511 721 90/70/20°C 419 591 700 105/75/20°C 596 841 90/70/20°C 489 690 800 105/75/20°C 682 961 90/70/20°C 559 788 900 105/75/20°C 766 1082 90/70/20°C 629 887 1000 105/75/20°C 852 1202 90/70/20°C 698 985 1100 105/75/20°C 937 1322 90/70/20°C 768 1084 1200 105/75/20°C 1021 1442 90/70/20°C 838 1183 1400 105/75/20°C 1192 1683 90/70/20°C 977 1380 1600 105/75/20°C 1362 1923 90/70/20°C 1117 1576 1800 105/75/20°C 1533 2163 90/70/20°C 1257 1774 2000 105/75/20°C 1703 2404 90/70/20°C 1397 1971 2200 105/75/20°C 1873 2644 90/70/20°C 1548 2172 2400 105/75/20°C 2044 2885 90/70/20°C 1689 2368 2600 105/75/20°C 2214 3125 90/70/20°C 1815 2562 2800 105/75/20°C 2385 3366 90/70/20°C 1970 2763 3000 105/75/20°C 2555 3605 90/70/20°C 2095 2956 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 554 781 481 719 908 1272 636 910 1153 1605 показатель n 1,2387 1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,3182 1,3255 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °C (номинальный тепловой поток) и 90/70/20 °C.
[Вт/м] 75/65/20 ˚C 843 1092 1388 1922 893 1266 1614 2224 1214 1613 2158 3008 показатель n 1,2800 1,3076 1,3270 1,3371 1,2800 1,3213 1,3358 1,3486 1,2900 1,3390 1,3561 1,3600 -

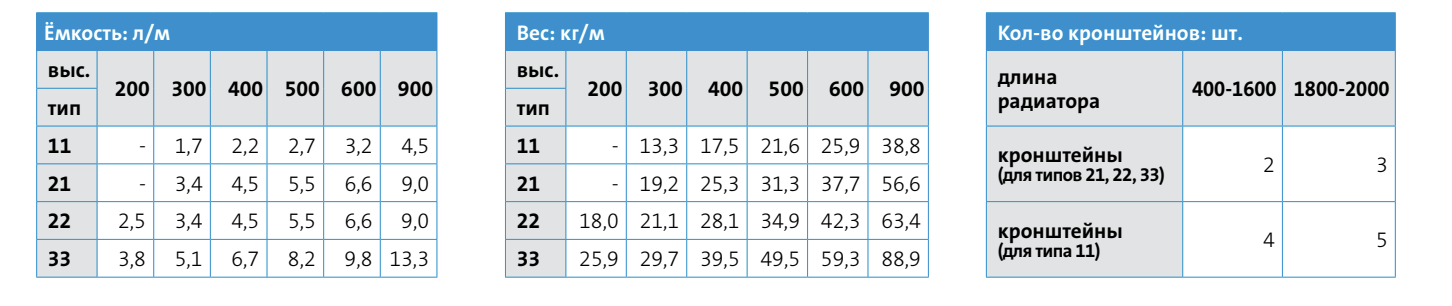

Емкость и вес
Емкость и вес радиаторов EVRA Plan Ventil Compact:
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора -
Гидравлические характеристики
Радиаторы типа Purmo Plan снабжены вмонтированным термостатическим клапаном,
и поэтому их гидравлическая характеристика определяется для комплекта радиатора с клапаном. Эта характеристика приведена в прикладываемой номограмме.
Пример подбора предварительной настройки:
Данные:- потребность в тепле — Qc = 1160 Вт
- перепад температур — Δt = 20 K (80/60oC)
- потеря напора — Δp = 6 кПа = 6000 Па
-
перерасчетная потеря — C = 1,163
Расчеты:
- поток массы
q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 кг/ч
Для течения q = 50 кг/ч и потери напора 6000 Па считываем
с номограммы значение предварительной установки 3. -
Способы подсоединения
нижнее подсоединение
промежуточное боковое подсоединение
промежуточное диагональное подсоединение -
Крепления
монтажные размеры: мм
тип CV11 L L1 L2 400-1600 117 — 1800 117 917 2000 117 1017 2300 117 1150 2600 117 1317 3000 117 1517 Необходимое количество стоек
высота 300 – 600 мм высота 900 мм панельный радиатор длина мм количество стоек панельный радиатор длина мм количество стоек 400 — 1800 2 400 — 1200 2 2000 — 2300 3 1400 — 1800 3 2600 — 3000 4 2000 — 3000 4 набор кронштейнов для панельных радиаторов с монтажными пластинами высотой 300-900 мм типа: FCV11
набор рельсовых кронштейнов Monclac MCK для панельных радиаторов без монтажных пластин высотой 300-900 мм типа: FCV21s, FCV22, FCV33
стойка для панельных радиаторов типа 11, 21s, 22, 33 высотой 300 – 900 мм: FCV21s, FCV22, FCV33 -
Корректировочный коэффициент
температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C температура воздуха tв в обогреваемом помещении [˚C] tп tо 5 8 12 16 18 20 22 24 105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55 95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58 90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61 85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64 80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67 75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71 100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60 90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63 85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66 80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70 75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74 70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79 95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66 85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70 80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73 75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78 70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83 90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73 80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77 75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82 70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87 65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93 85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81 75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86 70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92 65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99 60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07 80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91 70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97 65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05 60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13 55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24 75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04 65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12 60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21 55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47 70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19 60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30 55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58 65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40 55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71 60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87 45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13 55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07 45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37 40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78 50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67 40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15 35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92 45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66 35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58 40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы «EVRA» предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг-экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
