Размеры радиаторов (в миллиметрах) :
H — высота (300, 500, 600, 900)
L — длинна (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000)
h — расстояние между присоединительными патрубками

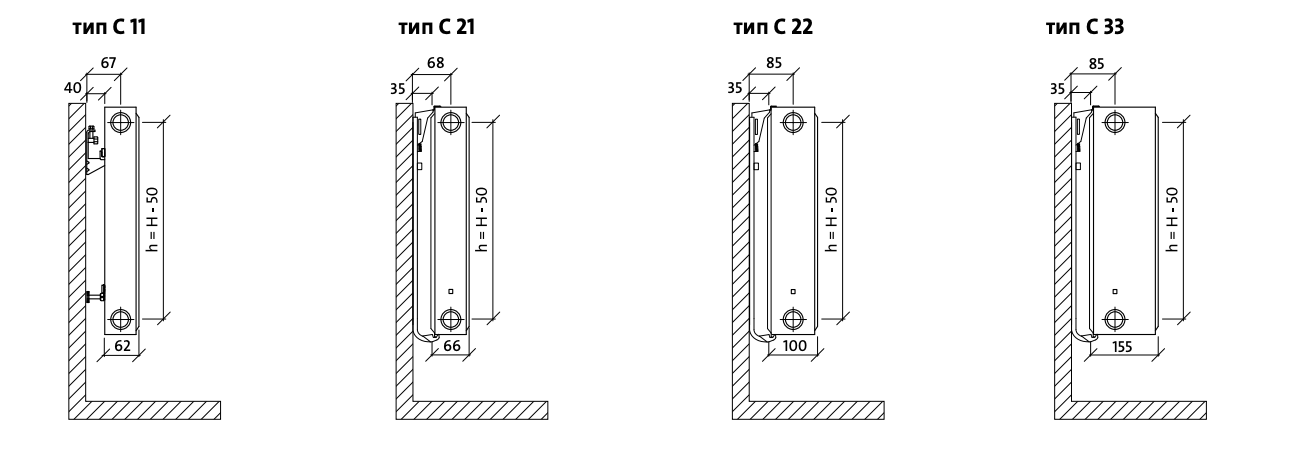

виды сбоку
Официальный дистрибьютор EVRA в России

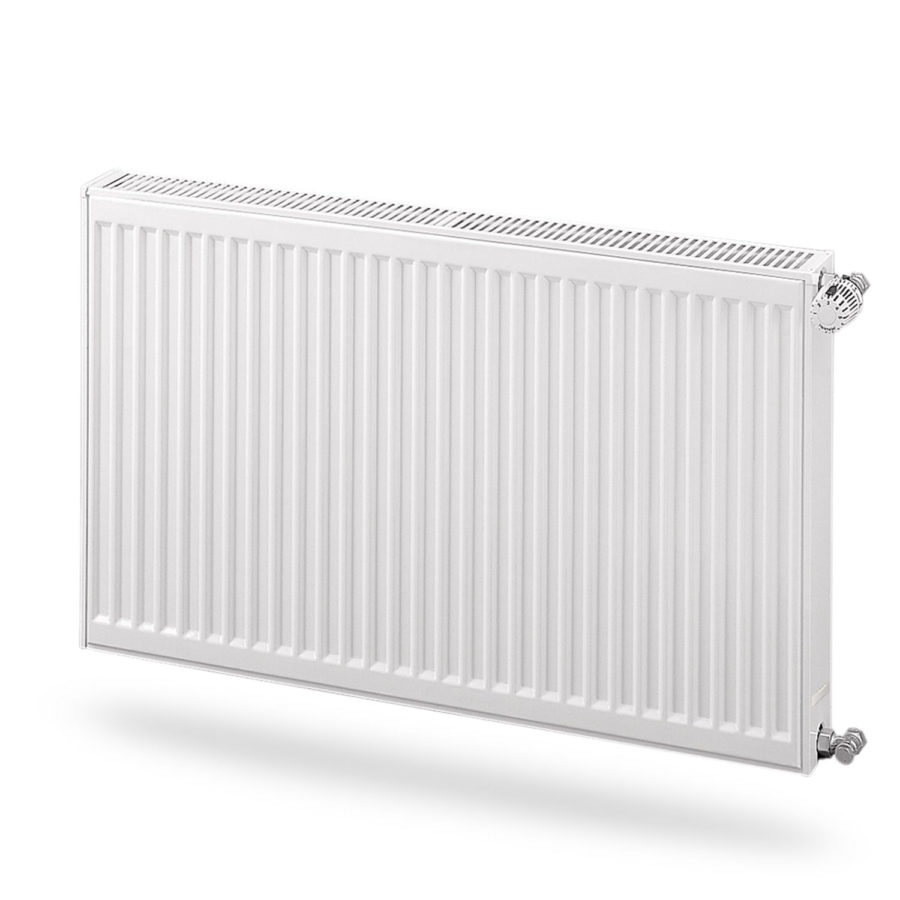

COMPACT (Боковое подключение)
Панельные радиаторы EVRA Compact с конвекционными элементами, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Четыре боковые подсоединительные отверстия в каждом углу радиатора с внутренней резьбой G1/2.
| Материал: | Высококачественный глубокоштампованный лист из низкоуглеродистой холоднокатаной стали DC01 по EN 10130 |
| Толщина листа панели радиаторов: | Толщина стали в соответствии с EN-442 |
| Шаг вертикальных водопроводных труб: | 33 1/3 мм |
| Высота радиаторов: | 300, 500, 600, 900 мм |
| Длина радиаторов: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000 мм |
| Патрубки: | 4 x G ½ » боковые |
| Рабочее давление: | 10 бар |
| Испытательное давление: | 15 бар (заводское – 13 бар) |
| Максимальная температура: | 110°C |
| Цвет: | RAL 9016 белоснежный, другие цвета по шкале RAL – по заказу |
| Аксессуары: | Кронштейны, пробка, воздухоотводчик в комплекте с радиатором |
| Обработка поверхностей: | KTL II – катофорез второго поколения |
| Гигиенический сертификат: | 77.01.06.490.П.08971.04.3 |
| Сертификат соответствия: | POCC NL.MX03.H00695 |
| Гарантия: | 10 лет |
-
Размер радиаторов
-
Тепловая мощность
Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении
ti = 20oC (высота и длина в мм.)Благодаря работе наших инженеров из международной группы нам удалось повысить тепловую мощность радиаторов «ЕВРА». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.
высота [hh] 200 300 400 длина [mm] тип тип CV типы C и CV типы C и CV темп. воды 22 33 11 21 22 33 11 21 22 33 400 105/75/20°C 308 461 588 825 408 586 749 1044 90/70/20 °C 253 378 480 674 335 480 611 851 500 105/75/20°C 386 576 735 1031 509 732 936 1306 90/70/20 °C 316 473 600 842 419 600 764 1064 600 105/75/20°C 532 751 462 692 882 1237 611 879 1123 1567 90/70/20 °C 436 616 379 568 720 1010 502 720 917 1277 700 105/75/20°C 621 876 539 807 1028 1444 715 1025 1310 1828 90/70/20 °C 509 719 442 662 840 1179 586 840 1070 1490 800 105/75/20°C 710 1001 617 922 1175 1650 817 1172 1498 2089 90/70/20 °C 582 821 506 757 960 1347 670 960 1222 1702 900 105/75/20°C 798 1127 693 1037 1322 1856 919 1318 1685 2350 90/70/20 °C 655 924 569 851 1080 1516 753 1080 1375 1915 1000 105/75/20°C 887 1252 770 1153 1469 2062 1020 1465 1872 2611 90/70/20 °C 727 1026 632 946 1200 1684 837 1200 1528 2128 1100 105/75/20°C 976 1377 829 1263 1616 2269 1109 1611 2059 2872 90/70/20 °C 800 1129 695 1041 1320 1852 921 1320 1681 2341 1200 105/75/20°C 1064 1502 924 1383 1763 2475 1225 1758 2246 3133 90/70/20 °C 873 1232 758 1135 1440 2021 1004 1440 1834 2554 1400 105/75/20°C 1242 1753 1079 1614 2057 2887 1429 2051 2621 3656 90/70/20 °C 1018 1437 885 1324 1680 2358 1172 1680 2139 2979 1600 105/75/20°C 1419 2003 1232 1844 2351 3300 1633 2344 2995 4178 90/70/20 °C 1164 1642 1011 1514 1920 2694 1339 1920 2445 3405 1800 105/75/20°C 1597 2253 1387 2075 2645 3712 1837 2637 3370 4700 90/70/20 °C 1309 1848 1138 1703 2160 3031 1507 2160 2750 3830 2000 105/75/20°C 1774 2504 1541 2305 2938 4125 2041 2930 3744 5222 90/70/20 °C 1455 2053 1264 1892 2400 3368 1674 2400 3056 4256 2200 105/75/20°C 1951 2754 90/70/20 °C 1613 2262 2400 105/75/20°C 2129 3005 90/70/20 °C 1759 2467 2600 105/75/20°C 2306 3255 90/70/20 °C 1891 2669 2800 105/75/20°C 2484 3506 90/70/20 °C 2052 2878 3000 105/75/20°C 2661 3755 90/70/20 °C 2182 3079 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 577 814 501 749 946 1325 663 948 1201 1672 показатель n 1,2387 1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,3182 1,3255 высота [mm] 500 600 900 длина [mm] тип типы C и CV типы C и CV типы C и CV темп. воды 11 21 22 33 11 21s 22 33 11 21 22 33 400 105/75/20°C 537 707 904 1256 572 823 1054 1459 781 1055 1419 1980 90/70/20 °C 443 578 737 1022 470 671 858 1185 640 858 1152 1606 500 105/75/20°C 675 883 1130 1570 715 1028 1318 1824 977 1318 1774 2475 90/70/20 °C 554 722 921 1277 587 839 1073 1482 801 1072 1440 2008 600 105/75/20°C 810 1060 1356 1884 860 1234 1581 2189 1172 1582 2129 2970 90/70/20 °C 665 866 1105 1532 704 1007 1287 1778 961 1286 1727 2409 700 105/75/20°C 945 1236 1582 2197 1004 1440 1845 2554 1367 1845 2483 3466 90/70/20 °C 776 1011 1289 1788 822 1175 1502 2074 1121 1501 2015 2811 800 105/75/20°C 1081 1413 1808 2511 1148 1645 2108 2918 1563 2109 2838 3961 90/70/20 °C 886 1155 1474 2043 939 1342 1716 2370 1281 1715 2303 3212 900 105/75/20°C 1216 1590 2034 2825 1290 1851 2372 3283 1758 2373 3193 4456 90/70/20 °C 997 1300 1658 2299 1057 1510 1931 2667 1441 1930 2591 3614 1000 105/75/20°C 1350 1766 2260 3139 1430 2057 2635 3648 1953 2636 3548 4951 90/70/20 °C 1108 1444 1842 2554 1174 1678 2145 2963 1601 2144 2879 4015 1100 105/75/20°C 1453 1943 2486 3453 1540 2262 2899 4013 2103 2891 4077 5573 90/70/20 °C 1219 1588 2026 2809 1291 1846 2360 3259 1761 2358 3167 4417 1200 105/75/20°C 1621 2120 2712 3767 1720 2468 3162 4378 2344 3164 4257 5941 90/70/20 °C 1330 1733 2210 3065 1409 2014 2574 3556 1921 2573 3455 4818 1400 105/75/20°C 1892 2473 3164 4395 2005 2879 3689 5107 2735 3691 4967 6931 90/70/20 °C 1551 2022 2579 3576 1644 2349 3003 4148 2241 3002 4031 5621 1600 105/75/20°C 2172 2826 3616 5023 2290 3290 4216 5837 3125 4218 5676 7921 90/70/20 °C 1773 2310 2947 4086 1878 2685 3432 4741 2562 3430 4606 6424 1800 105/75/20°C 2432 3179 4068 5651 2560 3702 4743 6566 3516 4746 6286 8911 90/70/20 °C 1994 2599 3316 4597 2113 3020 3816 5333 2882 3859 5182 7227 2000 105/75/20°C 2700 3533 4521 6278 2860 4113 5270 7296 3906 5353 7096 9902 90/70/20 °C 2216 2888 3684 5108 2348 3356 4290 5926 3202 4288 5758 8030 Тепловая мощность радиаторов (Вт) по ГОСТ 31311-2005 для параметров 105/75/20 °С (номинальный тепловой поток) и 90/70/20 °С
[Вт/м] 75/65/20 ˚C 577 814 501 749 946 1325 663 948 663 948 1201 1672 показатель n 1,2387 1,281 1,2800 1,2803 1,3094 1,3140 1,2800 1,2940 1,2800 1,2940 1,3182 1,3255 -
Емкость и вес

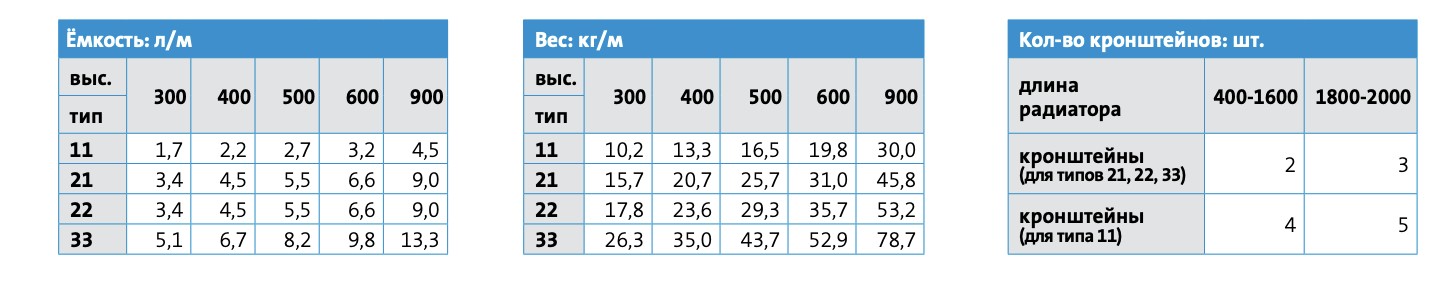

Емкость и вес радиаторов Evra Compact:
Вес приведен в килограммах на 1 метр длины радиатора
Водяная емкость приведена в дм3 на 1 метр длины радиатора -
Гидравлические характеристики
Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.
Для однопанельных радиаторов типаC11 и H10 падение давленияв радиаторе описывается формулой:
Δp = 0,0160 * q2
Kv = 2,5 m3/hДля многопанельных радиаторов типа C21s, C22 i C33 , а так же H20 и H30 падение давления в радиаторе описывается формулой:
Δp= 0,0105 * q2
Kv = 3,1 m3/h
где:
Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
q — поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.
-
Способы подсоединения
Боковое одностороннее подсоединение.
Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
Седлообразное подсоединение.
Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.
Перекрёстное подсоединение
Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%. -
Крепления
монтажные размеры: мм
тип C11 C21s, C22, C33 L L1 L2 L1 L2 400-1600 117 — 133 — 1800 117 917 133 900 2000 117 1017 133 1000 2300 117 1150 133 1150 2600 117 1317 133 1300 3000 117 1517 133 1500 Необходимое количество стоек
высота 300 – 600 мм высота 900 мм панельный радиатор длина мм количество стоек панельный радиатор длина мм количество стоек 400 — 1800 2 400 — 1200 2 2000 — 2300 3 1400 — 1800 3 2600 — 3000 4 2000 — 3000 4 *Комплект кронштейнов для радиаторов типа: C11, C21s, C22, C33
*Стойка для панельных радиаторов типа: C21s, C22, C33 -
Корректировочный коэффициент
температура воды на подаче [°C] температура обратной воды [°C] величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C температура воздуха tв в обогреваемом помещении [˚C] tп tо 5 8 12 16 18 20 22 24 105 100 0,42 0,44 0,46 0,49 0,50 0,52 0,54 0,55 95 0,43 0,45 0,48 0,51 0,52 0,54 0,56 0,58 90 0,45 0,47 0,50 0,53 0,55 0,57 0,59 0,61 85 0,47 0,49 0,52 0,55 0,57 0,59 0,61 0,64 80 0,49 0,51 0,54 0,58 0,60 0,62 0,65 0,67 75 0,51 0,53 0,57 0,61 0,63 0,66 0,68 0,71 100 95 0,45 0,47 0,50 0,53 0,55 0,56 0,58 0,60 90 0,46 0,49 0,52 0,55 0,57 0,59 0,61 0,63 85 0,48 0,51 0,54 0,58 0,60 0,62 0,64 0,66 80 0,50 0,53 0,56 0,60 0,63 0,65 0,67 0,70 75 0,52 0,55 0,59 0,63 0,66 0,68 0,71 0,74 70 0,55 0,58 0,62 0,67 0,70 0,72 0,76 0,79 95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66 85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70 80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73 75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78 70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83 90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73 80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77 75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82 70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87 65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93 85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81 75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86 70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92 65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99 60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07 80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91 70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97 65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05 60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13 55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24 75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04 65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12 60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21 55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32 50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47 70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19 60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30 55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42 50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58 65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40 55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54 50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71 60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68 50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87 45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13 55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07 45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37 40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78 50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67 40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15 35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92 45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66 35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58 40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54 30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87
Радиаторы приборы «EVRA» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы «EVRA» предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
— смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
— смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
— смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
— устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
— установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлор-ионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг-экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
— установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
— установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «EVRA» не должно превышать 10 бар (для радиаторов «EVRAПлан» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «EVRA План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
